Оптические сплиттеры

Сплиттер это пассивное оптическое оборудование, предназначенное для деления или объединения мощности оптических сигналов. Сплиттеры характеризуются низким уровнем вносимых потерь, широкой полосой пропускания, стабильностью характерестик, высокой надежностью. Оптические разветвители сплиттеры применяется на сетях передачи данных, на линиях передачи телевизионных сигналов CATV, оптический делитель также можно использовать для мониторинга параметров оптических сигналов, совместно с измерительным оборудованием, широкое применение оптический сплиттер получил на сетях GEPON.

Сплиттеры делятся по следующим критериям:

По технологии производства:

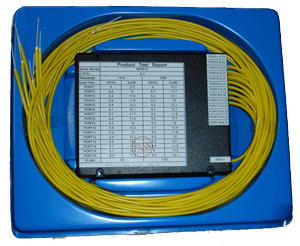

PLC сплиттеры

PLC сплиттеры, это широкополосные сплиттеры, имеющие стабильные характеристики в диапазоне волн от 1260 до 1650 нм, это дает возможность использовать PLC сплиттеры в решениях с использованием CWDM, DWDM технологии, также может использоваться в сетях PON, CATV

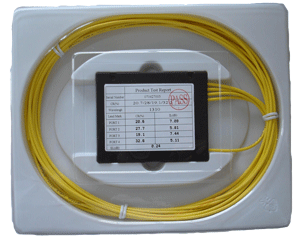

FBT сплиттеры

FBT сплиттеры, это сплиттеры сварного типа.
главная особенность FBT сплиттеров - возможность неравномерного деления мощности оптического сигнала, это свойство можно использовать при проведении измерительных работ, FBT сплиттеры могут быть использованы в сетях PON, CATV, эти сплиттеры отличаются наличием окон прозрачности.

По типу разъема:

Сплиттеры могут быть оконцованными (с оптическим коннектором для соединения) и неоконцованными (непосредственно для сварки с волокном)
существует несколько типов оптических коннекторов, наибольшее распространение получили коннекторы SC, FC, LC, ST типов.

SC коннектор	FC коннектор		LC коннектор
ST коннектор		Неоконцованное волокно

Коннекотры также различаются по типу полировок: UPC (ultra physical contact), APC (angle physical contact). Корпуса коннекторов разных типов полировок, как правило, различаются по цвету: UPC - синий цвет, APC - зеленый цвет.

По типу корпуса:

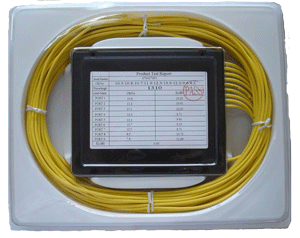

пластиковый корпус	стоечное исполнение

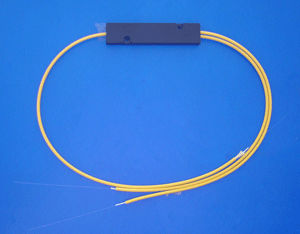

компактный металлический корпус

Сплиттеры 1x2 FBT

Вносимые потери, дБ

3,5*

Коэффициент деления оптического сигнала

50/50, 49/51, 48/52,...01/99**

Рабочие длины волн, нм

1310, 1490, 1550, 1310/1490, 1310/1550, 1310/1490/1550

Неоднородность вносимых потерь, дБ

< 0,1

Поляризационные потери, дБ

< 0,1

Коэффициент направленности, дБ

≥ 55

Обратные потери, дБ

≥ 5 5

Тип разъема

LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,

Температура эксплуатации, °С

- 2 0 ÷ + 70

Температура хранения, °С

-40 ÷ +85

Размеры, мм

90x20x9.5 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')

* Без учета потерь на оптических коннекторах.
** При необходимости возможна сборка устройства с неравномерным коэффициентом деления.

Сплиттеры 1x2 PLC
	Вносимые потери, дБ	4,3*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 0.5
	Поляризационные потери, дБ	< 0,2
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	90x20x9.5 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.

Сплиттеры 1x4 FBT
	Вносимые потери, дБ	7,2*
	Коэффициент деления оптического сигнала	25/25 /25/25**
	Рабочие длины волн, нм	1310, 1490, 1550, 1310/1490, 1310/1550, 1310/1490/1550
	Неоднородность вносимых потерь, дБ	< 0,5
	Поляризационные потери, дБ	< 0,2
	Коэффициент направленности, дБ	≥ 55
	Обратные потери, дБ	≥ 5 5
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	- 2 0 ÷ + 70
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	100x80x10 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах. ** При необходимости возможна сборка устройства с неравномерным коэффициентом деления.

Сплиттеры 1x4 PLC
	Вносимые потери, дБ	7,4*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 0.8
	Поляризационные потери, дБ	< 0,3
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	100x80x10 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.

Сплиттеры 1x8 FBT
	Вносимые потери, дБ	10,4*
	Коэффициент деления оптического сигнала	12,5/12,5/12,5/12,5 / 12,5 / 12,5 / 12,5 / 12,5**
	Рабочие длины волн, нм	1310, 1490, 1550, 1310/1490, 1310/1550, 1310/1490/1550
	Неоднородность вносимых потерь, дБ	< 0, 8
	Поляризационные потери, дБ	< 0, 3
	Коэффициент направленности, дБ	≥ 55
	Обратные потери, дБ	≥ 5 5
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	- 2 0 ÷ + 70
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	100x80x10 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах. ** При необходимости возможна сборка устройства с неравномерным коэффициентом деления.

Сплиттеры 1x8 PLC
	Вносимые потери, дБ	10,7*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 1.0
	Поляризационные потери, дБ	< 0,3
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	100x80x10 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.

Сплиттеры 1x16 PLC
	Вносимые потери, дБ	13,9*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 1.0
	Поляризационные потери, дБ	< 0,3
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	141x115x18 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.

Сплиттеры1x32 PLC
	Вносимые потери, дБ	17,2*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 1.0
	Поляризационные потери, дБ	< 0,3
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	141x115x18 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.

Сплиттеры 1x64 PLC
	Вносимые потери, дБ	21,5*
	Диапазон рабочих длин волн, нм	1260 ÷ 1650
	Неоднородность вносимых потерь, дБ	< 1.0
	Поляризационные потери, дБ	< 0,5
	Коэффициент направленности, дБ	≥ 5 0
	Обратные потери, дБ	≥ 5 0
	Тип разъема	LC/UPC, LC/APC, FC/UPC, FC/APC, SC/UPC, SC/APC, ST/UPC,
	Температура эксплуатации, °С	-40 ÷ +85
	Температура хранения, °С	-40 ÷ +85
	Размеры, мм	141x115x18 (пластиковый корпус) или 408х223х44 (стальной корпус для стоек 19')
	* Без учета потерь на оптических коннекторах.
