Оборудование dwdm использует технологию плотного спектрального уплотнения каналов (Dense Wavelength Division Multiplexing) и позволяет организовать до 46 дуплексных каналов передачи данных по двум оптическим волокнам или до 23 дуплексных каналов по одному оптическому волокну при использовании частотного диапазона C band и частотной сетки 100 гГц согласно рекомендации МСЭ-Т G.694.1. Скорость передачи каждого канала может варьироваться от 100 Мбит/с до 10 Гбит/с. Системы dwdm в основном применяются на городских и магистральных волоконно-оптических сетях. Протяженность сетей dwdm, построенных на оборудовании Telcon, может составлять до 800 километров при скорости передачи каналов 10 Гбит/с и до 1500 километров при скорости передачи каналов 1 Гбит/с.

Системы dwdm являются недорогим решением по уплотнению оптических волокон для организации связи на больших расстояниях. Также, системы dwdm являются альтернативой системам cwdm в случаях, когда необходимо организовать по одному волокну более 9 дуплексных каналов и более 18 дуплексных каналов по двум волокнам.

При необходимости, инженеры компании Telcon выполняют расчеты сетей dwdm на основании предпроектных исследований, а также работы по пуско-наладке, калибровке, тестированию оборудования. После выполнения данных работ, компания Telcon гарантирует работоспособность сети dwdm.

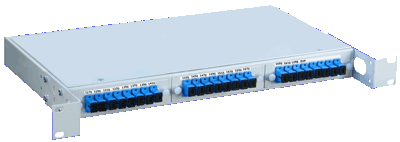

	Оптические мультиплексоры DWDM

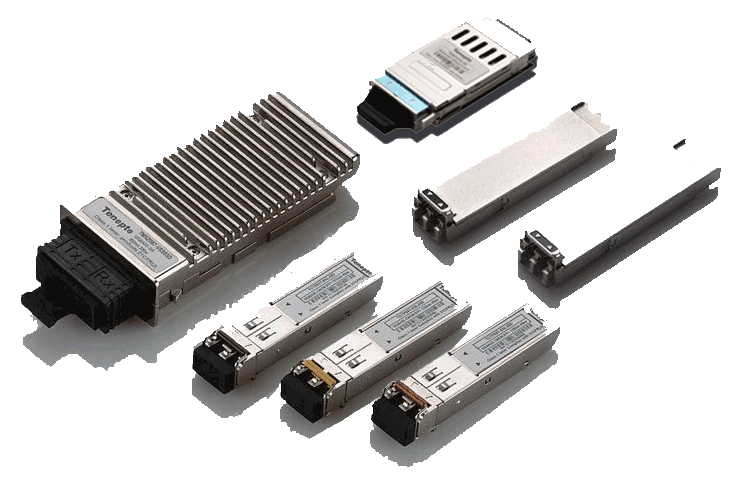

	Трансиверы DWDM

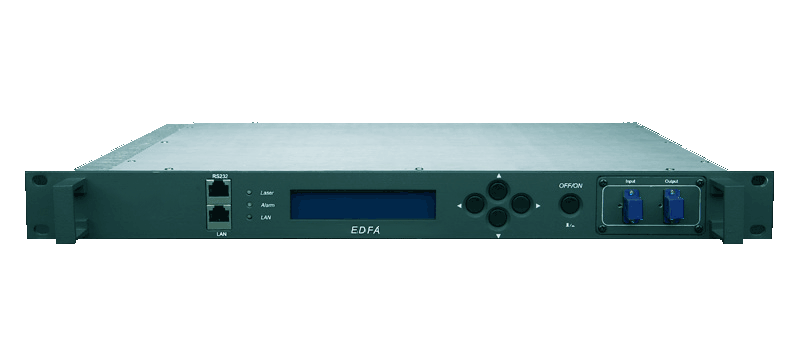

	Усилители EDFA DWDM

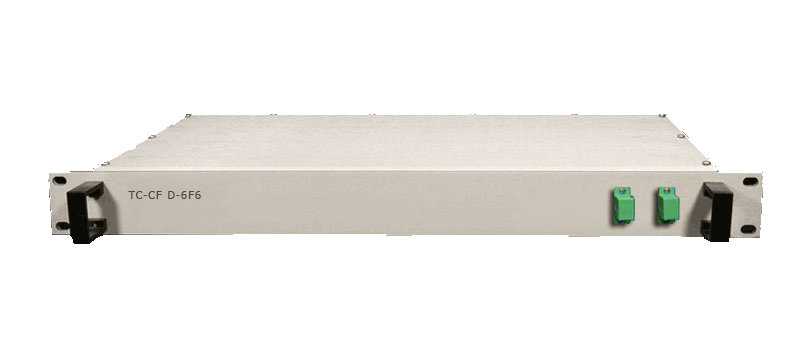

	Компенсаторы дисперсии

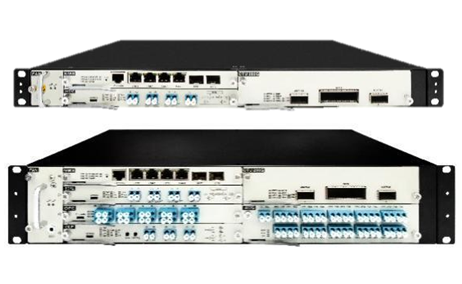

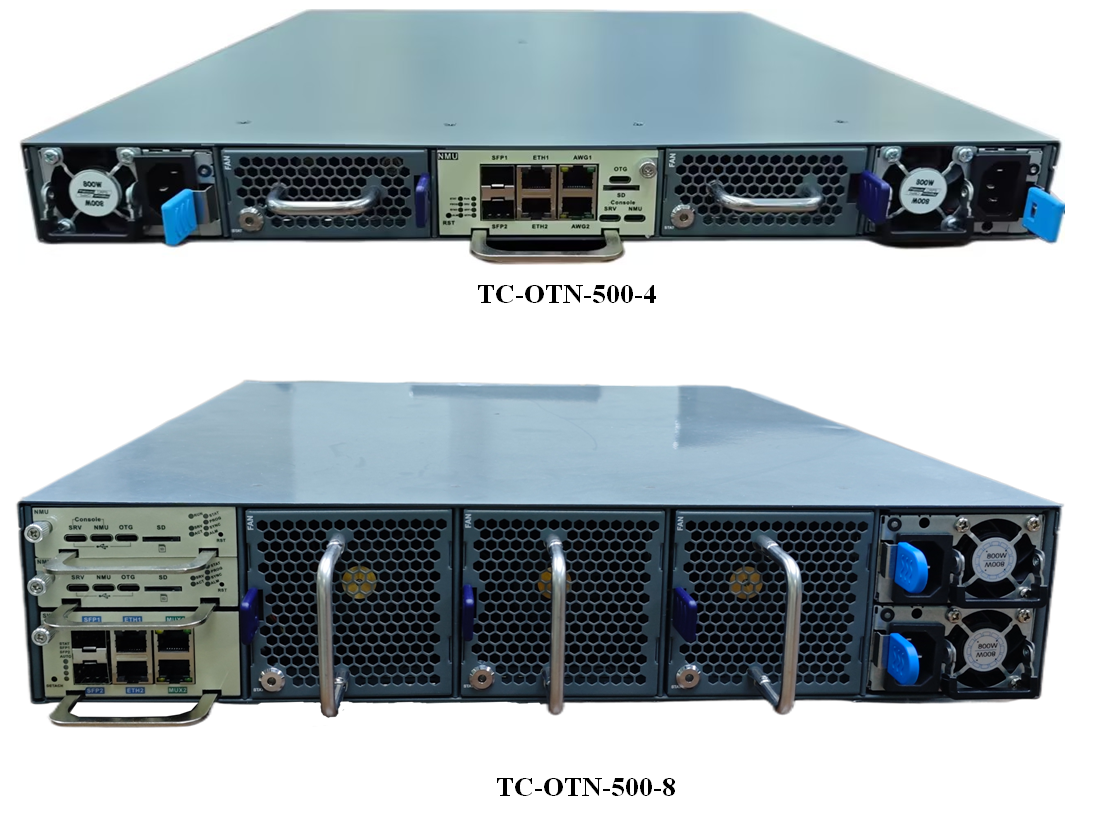

	Оборудование OTN/DWDM 100G/200G/400G TC-OTN400

При создании большинства современных сетей связи применяется cwdm dwdm технология, dwdm оборудование постепенно становится дешевле, современные dwdm сети поддерживают наиболее распространенные стандарты, в т.ч. все уровни dwdm sdh с STM-1 до STM-64, Ethernet со скоростями передачи от 10 Мбит/с до 10 Гбит/с, Fiber Channel, ATM. Фактически, оборудование dwdm является протоколонезависимым. Еще 5 лет назад оборудование dwdm выпускалось только ведущими всемирно известными компаниями - производителями, стоило довольно дорого и было доступно только крупным межрегиональным операторам. Основными причины высокой стоимости таких систем являются - исполнение в виде плат, вставляемых в большие управляемые шасси, сложная архитектуры системы, многоуровневая система управления. Изначально такая аппаратура dwdm создавалась для применения на крупных и протяженных магистральных сетях, однако со временем возникла необходимость применения технологии dwdm на сетях городского, районного и межрайонного масштабов. Компания Telcon поставляет на Российский рынок т. н. упрощенные dwdm системы, которые существенно дешевле, проще в обслуживании и эксплуатации, чем оборудование dwdm для крупных магистральных сетей. Компоненты dwdm оборудования Telcon, компактны и легко размещаются на любых узлах связи.
Постоянно развиваясь, технология dwdm, проникает в новые сегменты рынка, по прогнозам специалистов, через 5 лет необходимость в таких системах появится у небольших компаний - провайдеров, обслуживающих несколько микрорайонов, к тому времени их стоимость снизится настолько, что купить dwdm сможет позволить себе любая, даже небольшая компания - оператор связи.

В отличие от систем разреженного спектрального уплотнения cwdm, системы плотного спектрального уплотнения позволяю организовать передачу на большие расстояния, более 1000 километров по одномодовому кабелю без 3R регенерации передаваемых сигналов. При создании таких систем необходимо учитывать факторы, которыми можно пренебречь при создании cwdm систем, а именно:

- Хроматическая дисперсия, в результате ее влияния, по мере распространения по волокну, импульсы, составляющие оптический сигнал, становиться шире. При передаче сигналов на большие расстояния импульсы могут накладываться на соседние, затрудняя точное их восстановление. С увеличением скорости передачи и длины оптического волокна влияние хроматической дисперсии возрастает. Для уменьшения влияния хроматической дисперсии на передаваемые сигналы, применяются компенсаторы дисперсии.

- Поляризационная модовая дисперсия, возникает в оптическом волокне из-за разности скоростей распространения двух взаимно перпендикулярных поляризационных составляющих моды, что приводит к искажению формы передаваемых импульсов. Причиной этого явления является неоднородность геометрической формы оптического волокна. Влияние поляризационной модовой дисперсии на передаваемые оптические сигналы возрастает с увеличением скорости передачи, с увеличением числа каналов системы уплотнения и с увеличением длины волокна.

- Вынужденное обратное рассеяние Мандельштама — Бриллюэна, суть этого явления заключается в создании оптическим сигналом периодических областей с переменным показателем преломления - своего рода виртуальную дифракционную решетку, проходя через которую сигналы распространяются подобно акустической волне. Отраженные этой виртуальной решеткой сигналы, складываются и усиливаются, образуя обратный оптический сигнал с доплеровским понижением частоты. Данное явление приводит к увеличению уровня шумов и препятствует распространению оптического сигнала, так как большая часть его мощности рассеивается в обратном направлении. Часто это явление ошибочно называют отраженной акустической волной.

- Фазовая автомодуляция, при высоких уровнях мощности сигнала от лазера, может происходить модуляция сигналом собственной фазы. Эта модуляция расширяет спектр и уширяет или сжимает сигнал во времени в зависимости от знака хроматической дисперсии. В системах плотного спектрального уплотнения, сигнал с расширенным автомодуляцией спектром, может накладываться на сигналы соседних каналов. Фазовая автомодуляция увеличивается при возрастании мощности сигнала, при увеличении скорости передачи и при отрицательной хроматической дисперсии. Влияние фазовой автомодуляции уменьшается при нулевой или небольшой положительной хроматической дисперсии.

- Перекрестная фазовая модуляция, в результате этого явления сигнал одного канала модулирует фазы сигналов у соседних каналов. Факторы, влияющие на перекрестную фазовую модуляцию, совпадают с факторами, влияющими на фазовую автомодуляцию. Помимо этого, влияние перекрестной фазовой модуляции зависит от числа каналов в системе.

- Четырехволновое смешение, проявляется при достижении порогового уровня мощности излучения лазера, в этом случае нелинейные характеристики волокна приводит к взаимодействию трех волн и появлению новой четвертой волны, которая может совпасть с частотой другого канала. Такое наложение частот приводит к увеличению уровня помех и затрудняет прием сигнала.

- Вносимый усилителем edfa шум, причина этого явления - мощность усиленного спонтанного излучения, возникающая вследствии конструктивных особенностей усилителей edfa. В процессе прохождения через усилитель, к полезной составляющей оптического сигнала добавляется шум, таким образом, уменьшается отношение "сигнал/шум", в результате сигнал может быть принят с ошибками. Это явление ограничивает количество усилителей в линии.
